产品特点

补偿精度高，响应速度快

散热结构设计合理,性能可靠,性价比高

可编程投切策略及参数设置

具有过流、速断、过压、欠压等保护功能

抗电压波动冲击，抗谐波干扰

无投切振荡

运行可靠性高、运行费用低

技术参数

额定工作电压:三相交流380V、660V、1140V、单相220V、380V。

平均动态响应时间s10ms,最大20ms,控制器最快响应时间<20ms,多组投切一次到位s40ms,组间间隔普通产品最小0.1s,特殊产品为20ms。可实现多组次到位的快速投切。

保护短路、过压、过载、谐波超值。

控制器具有循环、编码、寻优等投切方式。产品为微电脑控制器,能够显示各项电力参数,预设各项控制参数,按功率因数或者无功功率方式控制电容器投切。

应用户要求，可选用带“四遥”及GPRS通信功能的控制器，通过RS232/RS485接口实时、定时召唤各项电力参数,修改控制参数,远程投切电容,采用短距离(50m)无线通讯可实现掌上电脑抄表,还可以组网建立一个功能更强大的电流监控系统。

应用场景

产品广泛应用于:汽车制造、冶金、机械、矿山、建材、石油、化工、市政等行业中负载变化较快的工况。

目前已应用于:比亚迪汽车工厂、纳铁福传动系统、武船重工、三环汽车、武汉阳逻港、中信重工等等。

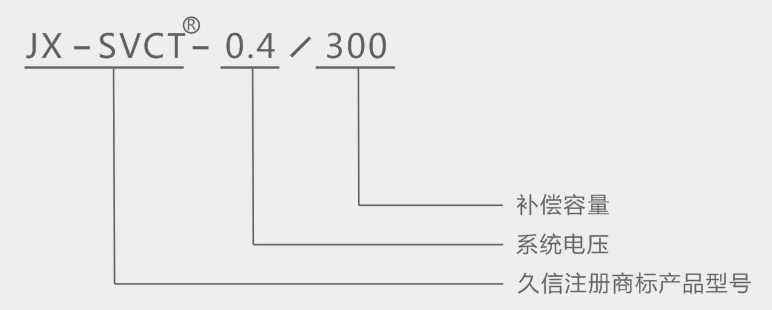

型号说明

功能说明

1、产品适用于户内环境。

2、装置分为柜式和箱式,均为固定式安装。柜式产品一般与其它低压开关柜如GGD、MNS、GCS、GCK等并柜,其深度、高度、颜色必须相同，也可单独使用。箱式产品主要用于户外柱上变压器及低压线路补偿,也可用于小型用户集中补偿及负载快速变化的电动机就地补偿。

3、每组电容器均采用二组由晶闸管和二极管组成的半控阀在角外控制三相电容器。这是首创,它最简单也可靠,也为快速投切创造了条件。

4、无触点开关是在电压峰值触发,此时电压变化率为零,涌流也最小。频繁投切时涌流降低使无触点开关温度最低。交流开关不加风扇自然风冷,在0.4KV系统中使用额定电压为0.4KV电容器100A晶闸管投切40kvar电容，长期工作温升低于30K,该项指标国内领先。

5、每组电容器均串入电抗器。电抗器可以保证在触发时无触点开关不损坏。谐波很小时电抗率为1%;滤除或抑制5次以上谐波时,电抗率为4.5%~7%;滤除或抑制3次及以上谐波时,电抗率为12%~14%。

6、产品既有三相共补型,也有分相补偿型,还可以作成分补共补混合型。在分补及混合型中,如果系统谐波以5次谐波为主,电抗率为12%~14%,避免因三相不平衡时产生的3次谐波放大。

7、产品也可以做成滤波型产品。各回路电容电抗由系统谐波及用户对谐波治理的要求确定。通常以5、7、11次及高通滤波为主。

8、由于采用半控阀,上电后电容器会快速充电,补偿容量太大时会造成冲击,有可能损坏无触点开关。当单柜容量大于240kvar时，会设计预充电失电保护,用户必须按时使用说明操作。

9、分路开关选用高性能小型短路器或者国内知名品牌,电容器选用体积小、损耗低、运行安全性能好的低压自愈式并联电容器。

订货说明

1、系统一次图及平面图,与低压开关柜连屏时,还需提供柜体型号、尺寸、柜体结构图。

2、变压器容量,实际最大负荷及此负荷下功率因数,补偿后要求达到的功率因数。

3、补偿容量及分组、产品型号、数量，

4、电抗器的电抗率,不注明时按7%配置。

5、控制器是否需要“四遥”及通讯功能,不注明为普通型。

6、颜色配置:如与开关柜并列请提供色标号或色板实物。

7、标准产品投切开关为无触点开关。

8、柜式产品一般情况下是与其它开关柜并列,因此柜体必须选用同型号柜体,颜色须一致。

9、补偿容量及分组:柜型产品用户可根据负载情况自行确定,或者由用户提供现场参数及补偿后的功率因数的要求由生产厂设计。

10、补偿容量及分组选择为提高补偿精度,各组容量都应为最小组容量整数倍。例如最小组为10kvar,其它组应为20、30、40、50kvar,容量相同时尽可能减少分组数，补偿效果相同而造价降低,补偿容量、分组及最小组容量可自行确定。

11、滤波型产品以滤除3,5,7次谐波为主。由于低压自愈式电容器电容量下降的特点,为保证产品的使用寿命,用于滤波的电容器额定电压应在电压的1.2倍以上,而0.4KV系统电容电压为0.525KV、实际基波输出容量(系统电压下容量)仅为安装容量的60%左右。用户在选择补偿容量时计算出基波容量后应换算出适当的安装容量,才能保证补偿后的功率因数。

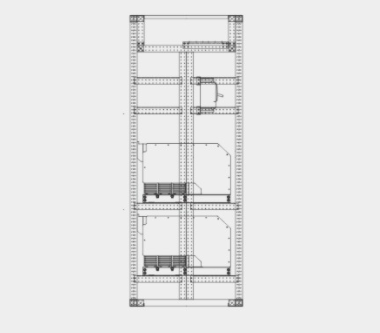

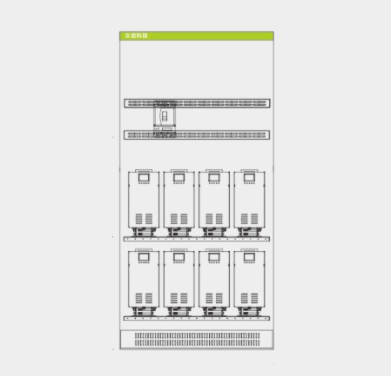

产品示图
